耐腐蝕性
耐點腐蝕性能
|
合金
|
臨界點腐蝕溫度(CPT)
|
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C)
|
Green death溶液
|
|
NAS NW22
|
> 120℃
|
> 120℃
|
|
NAS NW276
|
> 120℃
|
> 120℃
|
|
NAS 254N
|
80℃
|
80℃
|
|
NAS 329J3L
|
50℃
|
45℃
|
|
SUS 316L
|
10℃
|
25℃
|
抗縫隙腐蝕性能
|
合金
|
臨界縫隙腐蝕溫度(CCT)
|
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D)
|
Green death溶液
|
|
NAS NW22
|
> 100℃
|
110℃
|
|
NAS NW276
|
100℃
|
110℃
|
|
NAS 254N
|
40℃
|
45℃
|
|
NAS 329J3L
|
25℃
|
30℃
|
|
SUS 316L
|
< 0℃
|
< 0℃
|
試驗條件：
-
1) ASTM G48 方法C：試驗時間72小時
-
2) ASTM G48 方法D：試驗時間72小時，使用多齒夾子形成縫隙
-
3) Green death 溶液浸泡：試驗時間24小時，試驗溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，縫隙腐蝕試驗使用多齒夾子形成縫隙

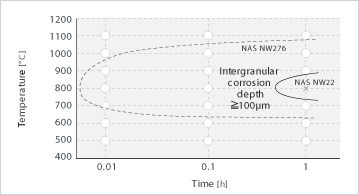

耐晶間界腐蝕性
試驗條件：
ASTM G28 方法A
試驗時間24小時，沸騰50%H2SO4-Fe2SO4)3水溶液
耐酸腐蝕性能
|
試液
|
溫度
(℃)
|
濃度
(%)
|
腐蝕速度(g/m2?hr)
|
|
NAS NW22
|
NAS NW276
|
NAS 254N*
|
NAS 329J3L*
|
SUS 316L
|
|
H2SO4
|
80
|
5
|
0.01
|
0.02
|
0.02
|
0.00
|
1.10
|
|
10
|
0.02
|
0.03
|
0.02
|
0.14
|
2.92
|
|
20
|
0.02
|
0.04
|
1.16
|
3.33
|
20.1
|
|
40
|
0.04
|
0.06
|
1.78
|
250.5
|
291.3
|
|
60
|
0.47
|
0.08
|
1.86
|
263.1
|
72.0
|
|
80
|
0.34
|
0.03
|
2.82
|
90.4
|
11.1
|
|
沸騰
|
5
|
0.14
|
0.10
|
1.43
|
0.61
|
5.45
|
|
10
|
0.25
|
0.16
|
2.49
|
3.30
|
18.0
|
|
20
|
0.72
|
0.33
|
6.18
|
76.2
|
108.7
|
|
40
|
3.24
|
1.44
|
21.0
|
271.7
|
297.8
|
|
HCl
|
80
|
0.1
|
0.00
|
0.00
|
0.00
|
0.00
|
0.01
|
|
1.0
|
0.00
|
0.02
|
0.00
|
0.01
|
2.45
|
|
2.0
|
0.01
|
0.03
|
3.15
|
19.0
|
6.66
|
|
3.0
|
0.03
|
0.33
|
12.8
|
51.5
|
13.6
|
|
沸騰
|
0.1
|
0.00
|
0.00
|
0.00
|
0.00
|
0.01
|
|
1.0
|
0.13
|
0.23
|
0.13
|
4.82
|
6.32
|
|
2.0
|
1.32
|
0.91
|
27.8
|
56.7
|
33.6
|
|
3.0
|
3.63
|
1.64
|
54.2
|
145.2
|
69.1
|
試驗條件：試驗時間24小時
腐蝕速度單位由g/m2?h換算成mm/y
mm/y = g/m2?h × 8.76/d (d為密度)
[d] NAS NW22：8.70g/cm3, NAS NW276：8.90g/cm3, NAS 254N：8.06 g/cm3, NAS 329J3L：7.80 g/cm3, SUS 316L：7.98 g/cm3
* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超級奧氏體不銹鋼)
* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (雙相不銹鋼)
抗應(yīng)力腐蝕開裂性能
|
合金
|
MgCl2濃度(下段為沸點℃)
|
|
20% (108)
|
25% (110)
|
30% (115)
|
35% (126)
|
38% (134)
|
42% (142)
|
|
NAS NW22
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS NW276
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS 254N
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS 329J3L
|
○
|
○
|
×
|
×
|
×
|
×
|
|
SUS 316L
|
○
|
×
|
×
|
×
|
×
|
×
|
試驗條件：用沸騰MgCl2水溶液浸泡，試驗時間300小時、使用U型彎曲試樣
○：未開裂
×：應(yīng)力腐蝕開裂
焊接性
可適用使用與不銹鋼一樣的常規(guī)焊接方法。焊料請使用同質(zhì)金屬的焊料。焊接后不必進行熱處理。
熱處理
固溶處理溫度為1150～1170℃，熱處理后必須急冷。
用途
醫(yī)藥成套設(shè)備、半導(dǎo)體制造裝置、各種化工成套設(shè)備、排煙脫硫裝置
